Канализационные насосные станции (КНС)

Канализационная насосная станция (КНС)


Канализационная насосная станция (КНС) предназначена для перекачки сточных вод, когда транспортировка жидкости самотеком не возможна. Применение КНС позволяет избежать большого заглубления самотечных коллекторов.


Подбор КНС определяется согласно техническому заданию заказчика:

глубиной заложения подводящего коллектора;объемом сточных вод, поступающих на насосную станцию;видом перекачиваемой жидкости;типом устанавливаемых насосных агрегатов и способом их управления.


По роду перекачиваемой жидкости насосные станции водоотведения делятся на четыре группы: для перекачивания бытовых сточных вод, атмосферных (ливневых) вод, производственных сточных вод, осадков, образующихся на очистных сооружениях.

Вертикальная КНС из стеклопластика

Канализационные насосные станции (КНС) – применяются в составе наружных инженерных сетей в системе водоотведения и предназначены для перекачивания хозяйственно-бытовых, промышленных и ливневых сточных вод. КНС также необходимы в том случае, если рельеф местности не позволяет осуществить отвод сточных вод в самотечном режиме.



Корпус КНС изготавливается из стеклопластика и представляет вертикальную или горизонтальную цилиндрическую емкость. Для перекачивания жидкости внутри КНС смонтированы насосы и вспомогательное оборудование. Работа станции полностью автоматизирована –  постоянное присутствие обслуживающего персонала не требуется.



Состав КНС:

  • корпус,
  • внутренние напорные и безнапорные (подводящие) трубопроводы,
  • задвижки,
  • обратные клапаны,
  • насосы,
  • измельчители стоков.


Схема КНС

Описание КНС

1.      Дно КНС

2.      Цилиндрический корпус из стеклопластика

3.      Крышка КНС

4.      Лестница (металл или пластик)

5.      Корзина для сбора мусора

6.      Технологическая площадка

7.      Технологический настил

8.      Подводящий трубопровод

9.      Патрубок ввода кабеля

10.  Вентиляционное отверстие

11.  Направляющие насосов

12.  Напорный трубопровод

13.  Задвижка

14.  Обратный клапан

15.  Автоматическая трубная муфта

16.  Насос



Варианты исполнения КНС

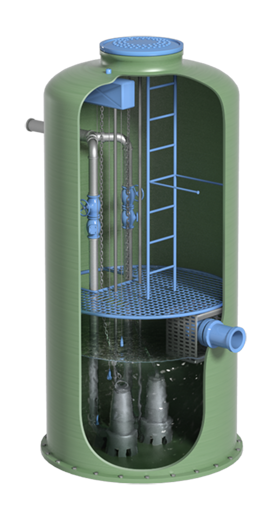

КНС в вертикальном корпусе

(подземные/наземные)

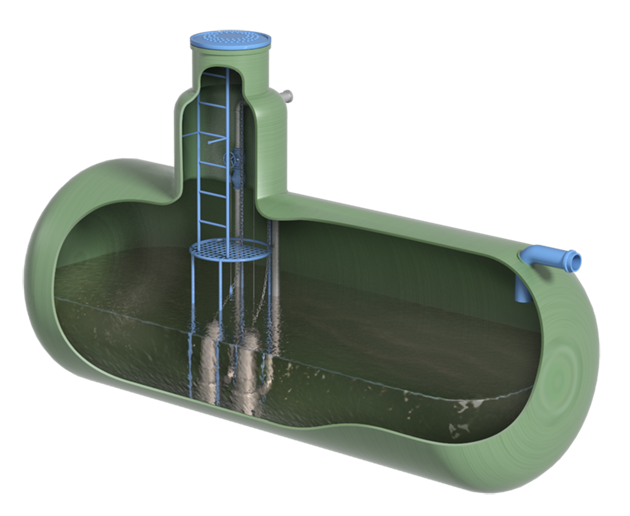

КНС в горизонтальном корпусе

(подземные/наземные)

Самый востребованный вариант исполнения КНС. Корпус насосной станции устанавливается в заранее подготовленный котлован и закрепляется на бетонной плите.

Такие КНС устанавливаются на объектах с неравномерным поступлением стоков или на очистные сооружения. Резервуар станции накапливает сброс стоков и насосы в штатном режиме перекачивают воду далее.

·         Диаметр корпуса от 800 до 3600 мм;

·         Толщина корпуса от 8 до 36 мм;

·         Глубина заложения до 13 м.

·         Длина корпуса от 2 000 до 15 000 мм;

·         Глубина подводящего патрубка до 5 м;

·         Толщина корпуса от 8 до 36 мм.



Для подбора оборудования необходимо знать следующие параметры:

  • расход стоков;
  • высоту подъёма стоков;
  • глубина залегания подводящего и отводящего трубопроводов.

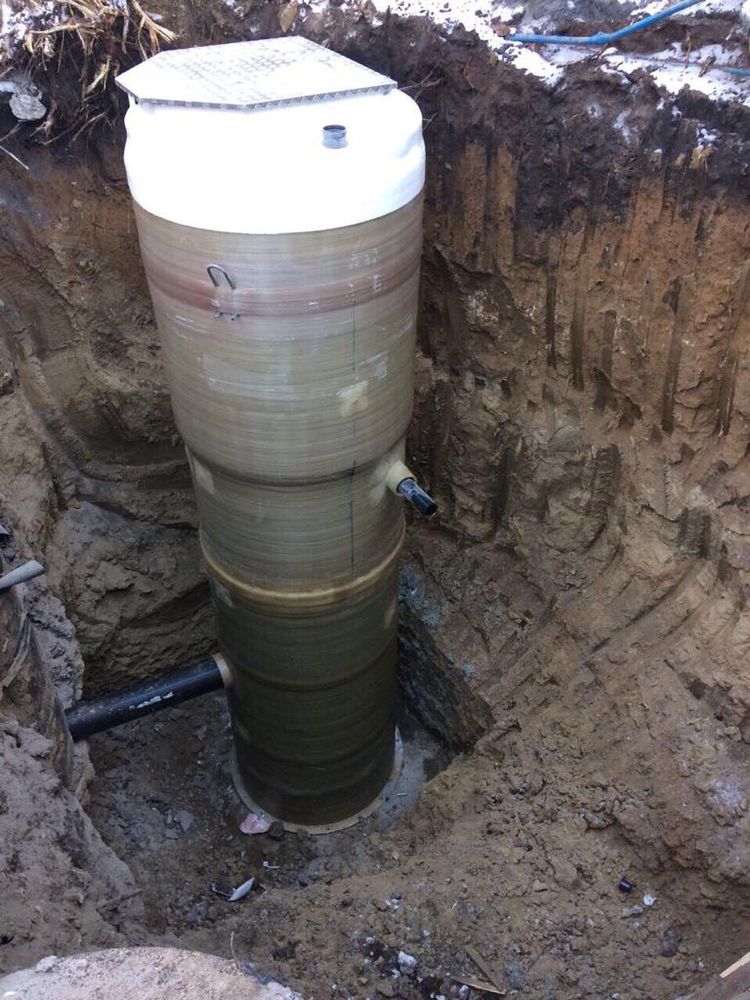

Монтаж насосной станции осуществляется в котлован на бетонное основание. Корпус КНС крепиться анкерами к основанию, подводиться входящие/выходящие трубопроводы. Далее происходит засыпка корпуса КНС песком с последующей утрамбовкой. Выставляются датчики управления КНС.



Эффективная работа КНС во многом зависит от грамотного выбора насосного оборудования и настройки системы автоматизации.
Мы комплектуем КНС насосами следующий компаний-производителей:






Дополнительные опции КНС




  1. Теплоизоляция (пенополиуретаном или рулонными материалами).
  2. Запорно-регулирующая арматура.
  3. Шкафы управления (уличное или внутреннее исполнение).
  4. Компенсаторы, переходные муфты, датчики уровня, датчики давления.
  5. Различные виды фланцев и крышек.
  6. Установки ультрафиолетового обеззараживания.
  7. Дробилки для КНС.

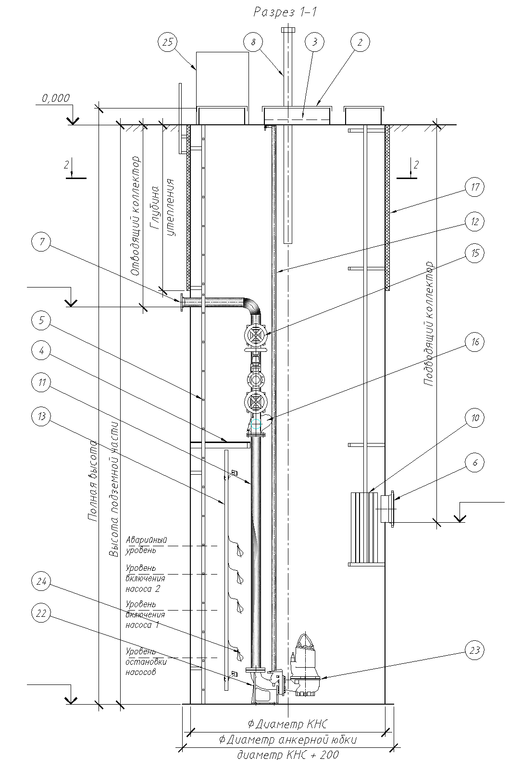

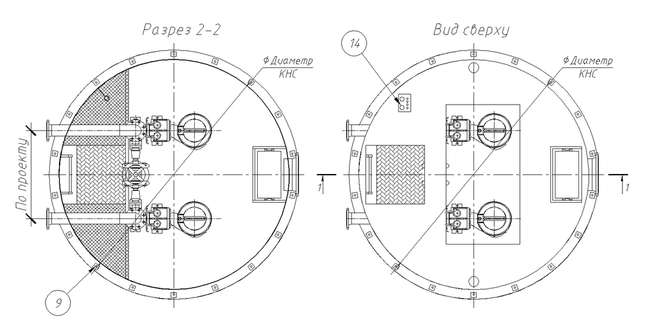

Типовой чертеж КНС








Наша компания предлагает купить в Тюмени канализационную насосную станцию (КНС) от производителя на самых выгодных условиях (соотношение цена/качество, сроки изготовления и доставки).



Мы производим КНС и емкости из стеклопластика по индивидуальным чертежам Заказчика.


Цены на КНС рассчитываются индивидуально и меняется в зависимости от габаритов, установки дополнительного оборудования и способа монтажа.


Заказать КНС из стеклопластика и получить подробную информацию

Вы можете по телефону 8 (922) 262-19-89.
